船用橡套软电缆系列

产品说明
产品参数

在线订购

产品说明

一、

1、使用规模：适用于额定电压为0.6/1kV船用电缆。。

2、用途：用于江河、海洋中种种船舶、海上石油平台及水上修建物的电力、照明、控制、通讯、微机等系统专用的电线电缆。。

二、产品使用条件：

1、额定电压uo/u 0.6/1kV。。

2、电缆导体的恒久允许事情温度为85℃。。

3、敷设时电缆的最小弯曲半径应切合下列划定：当电缆外径D≤25mm时，，，，，弯曲内半径为4D，，，，，当D>25mm时，，，，，其弯曲内半径最小为6D。。

三、电缆的使用及其注重事项：

1、在装置电缆前首先检查产品是否跟装备所配备的型号规格相一致，，，，，是否能知足生产的正常需要，，，，，装置时必需注重将绝缘层外貌的层处理清洁。。

2、用电缆时，，，，，机电工应严酷按划定举行操作和装置，，，，，在运行历程中时刻对电缆的运行情形举行检测，，，，，并将检查的效果予以纪录，，，，，防止电缆在运行中受到外力的损伤或其他原因造成的电缆短路、断路。。

3、；；；；；；院，，，，，对电缆举行周全的检查，，，，，发明问题实时处理。。

产品参数

船用橡套软电缆（CEFR/DA、CEF/DA-0.6/1kV）

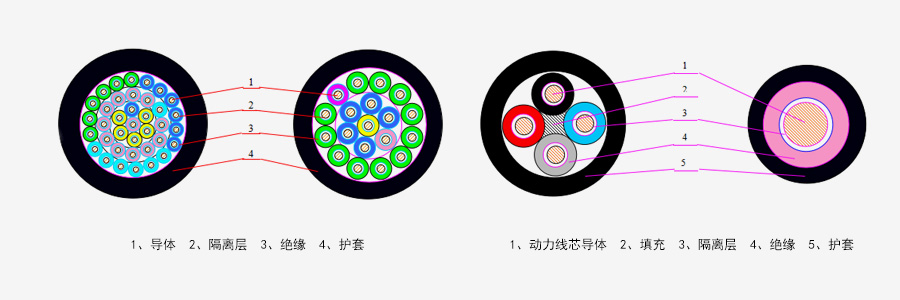

船用橡套软电缆_卡卡湾厅官网

型号：CEFR/DA、CEF/DA额定电压：0.6/1kV 执行标准：GB9331-88

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
1×1.0	1	1	5.8	7	45	20	16
1×1.5	1	1	6.1	7.4	52	13.7	20
1×2.5	1	1	6.5	7.8	64	8.21	28
1×4	1	1	7	8.4	83	5.09	38
1×6	1	1	8.2	10	113	3.39	48
1×10	1	1	9.5	11	168	1.95	67
1×16	1	1.1	10.7	13	231	1.24	90
1×25	1.2	1.1	12.8	15	340	0.795	120
1×35	1.2	1.2	14.7	16.5	459	0.565	145
1×50	1.4	1.3	17	19	640	0.393	180
1×70	1.6	1.3	19.6	22	876	0.277	225
1×95	1.6	1.4	21.5	23.5	1118	0.21	275
1×120	1.6	1.4	23.2	25.5	1384	0.164	320
1×150	1.8	1.5	26.8	29	1729	0.132	365
1×185	2	1.6	28.7	31	2092	0.108	415
1×240	2.2	1.7	31.7	35	2712	0.0817	490
1×300	2.4	1.8	35.9	38.5	3373	0.0654	560
2×1.0	1	1	10.4	12.5	115	20	14
2×1.5	1	1	10.9	13	132	13.7	17
2×2.5	1	1	12	14	169	8.21	24
2×4	1	1	13	15.5	214	5.09	32
2×6	1	1	15.4	18	294	3.39	41
2×10	1	1	18.1	21	437	1.95	57
2×16	1	1	20.3	24	588	1.24	77
2×25	1.2	1.2	24.7	28	875	0.795	102
2×35	1.2	1.2	28.4	31.5	1170	0.565	123
2×50	1.4	1.4	32.8	36	1612	0.393	153
2×70	1.6	1.6	38.4	42.5	2237	0.277	191
2×95	1.6	1.6	41.9	45	2806	0.21	234
2×120	1.6	1.6	45.6	49.5	3458	0.164	272
3×1.0	1	1.1	11	13	136	20	11
3×1.5	1	1.2	11.8	14	164	13.7	14
3×2.5	1	1.2	12.7	15	207	8.21	20
3×4	1	1.2	13.8	16	268	5.09	27
3×6	1	1.3	16.6	19.5	379	3.39	34
3×10	1	1.3	19.3	22	561	1.95	47
3×16	1	1.4	21.7	25.5	764	1.24	63
3×25	1.2	1.6	26.6	30	1157	0.795	84
3×35	1.2	1.6	30.4	33.5	1537	0.565	102
3×50	1.4	1.8	35.3	39	2150	0.393	126
3×70	1.6	2	41.3	45.5	2988	0.277	158
3×95	1.6	2.1	45.1	48.5	3774	0.21	193
3×120	1.6	2.2	49.1	53	4674	0.164	224
3×150	1.8	2.4	56.7	60.5	5888	0.132	256
3×185	2	2.5	60.6	64.5	7065	0.108	291

船用橡套软电缆（CXF/DA、CXFR/DA-0.6/1kV）

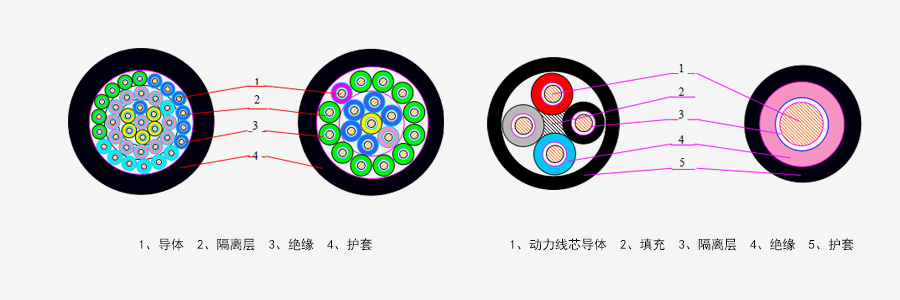

船用橡套软电缆_卡卡湾厅官网

一、
1、使用规模：适用于额定电压为0.6/1kV船用电缆。。
2、用途：用于江河、海洋中种种船舶、海上石油平台及水上修建物的电力、照明、控制、通讯、微机等系统专用的电线电缆。。
二、产品使用条件：
1、额定电压uo/u 0.6/1kV。。
2、电缆导体的恒久允许事情温度为85℃。。
3、敷设时电缆的最小弯曲半径应切合下列划定：当电缆外径D≤25mm时，，，，，弯曲内半径为4D，，，，，当D>25mm时，，，，，其弯曲内半径最小为6D。。

型号：CXF/DA、CXFR/DA额定电压：0.6/1kV 执行标准：GB9331-88

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
1×1.0	1	1.5	6.8	8.4	62	20	11
1×1.5	1	1.5	7	8.6	69	13.7	15
1×2.5	1	1.5	7.5	9	85	8.21	22
1×4	1	1.5	8	9.6	105	5.09	29
1×6	1	1.5	8.6	10.5	130	3.39	37
1×10	1.2	1.5	9.9	12	189	1.95	51
1×16	1.2	1.5	11	13	256	1.24	69
1×25	1.4	1.5	12.7	15	372	0.795	91
1×35	1.4	1.5	13.9	16	481	0.565	113
1×50	1.6	1.5	15.6	18	627	0.393	141
1×70	1.6	1.5	17.4	20	848	0.277	174
1×95	1.8	1.5	19.7	22.5	1138	0.21	210
1×120	1.8	1.5	21.3	24	1394	0.164	243
1×150	2	1.5	23.2	26	1693	0.132	280
1×185	2.2	2	26.5	30	2157	0.108	319
1×240	2.4	2	29.5	33	2772	0.0817	375
1×300	2.6	2	32.3	36	3422	0.0654	431
2×1.0	1	1.5	11.1	13.5	138	20	9
2×1.5	1	1.5	11.6	14	157	13.7	13
2×2.5	1	1.5	12.6	15	194	8.21	19
2×4	1	1.5	13.6	16	240	5.09	25
2×6	1	1.5	14.8	17.5	300	3.39	31
2×10	1.2	1.5	17.1	20.5	440	1.95	43
2×16	1.2	1.5	19.5	22.5	597	1.24	59
2×25	1.4	1.5	23	26.5	867	0.795	77
2×35	1.4	2	26.4	30	1101	0.565	96
2×50	1.6	2	29.7	33.5	1531	0.393	120
2×70	1.6	2	33.3	37.5	2245	0.277	148
2×95	1.8	2	37.9	42.5	2731	0.21	179
2×120	1.8	2.5	42.1	47	3426	0.164	207
3×1.0	1	1.5	11.7	14	164	20	8
3×1.5	1	1.5	12.3	15	188	13.7	11
3×2.5	1	1.5	13.3	15.5	238	8.21	15
3×4	1	1.5	14.4	17	299	5.09	20
3×6	1	1.5	15.7	18.5	379	3.39	26
3×10	1.2	1.5	18.5	21.5	567	1.95	36
3×16	1.2	1.5	20.8	24	782	1.24	48
3×25	1.4	2	25.5	29.5	1213	0.795	64
3×35	1.4	2	28.2	32	1567	0.565	79
3×50	1.6	2	31.7	36	2047	0.393	99
3×70	1.6	2	35.6	40	2763	0.277	122
3×95	1.8	2.5	41.6	46.5	3814	0.21	147
3×120	1.8	2.5	45.1	50	4652	0.164	170
3×150	2	2.5	49.3	54.5	5641	0.132	196
3×185	2.2	3	55.2	61	7096	0.108	223

船用橡套软电缆（CXF/DA、CXFR/DA-0.6/1kV）

船用橡套软电缆_卡卡湾厅官网

型号：CXF/DA、CXFR/DA额定电压：0.6/1kV 执行标准：GB9331-88

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A参考值
1×1.0	1	1.5	6.8	8.4	62	20	11
1×1.5	1	1.5	7	8.6	69	13.7	15
1×2.5	1	1.5	7.5	9	85	8.21	22
1×4	1	1.5	8	9.6	105	5.09	29
1×6	1	1.5	8.6	10.5	130	3.39	37
1×10	1.2	1.5	9.9	12	189	1.95	51
1×16	1.2	1.5	11	13	256	1.24	69
1×25	1.4	1.5	12.7	15	372	0.795	91
1×35	1.4	1.5	13.9	16	481	0.565	113
1×50	1.6	1.5	15.6	18	627	0.393	141
1×70	1.6	1.5	17.4	20	848	0.277	174
1×95	1.8	1.5	19.7	22.5	1138	0.21	210
1×120	1.8	1.5	21.3	24	1394	0.164	243
1×150	2	1.5	23.2	26	1693	0.132	280
1×185	2.2	2	26.5	30	2157	0.108	319
1×240	2.4	2	29.5	33	2772	0.0817	375
1×300	2.6	2	32.3	36	3422	0.0654	431
2×1.0	1	1.5	11.1	13.5	138	20	9
2×1.5	1	1.5	11.6	14	157	13.7	13
2×2.5	1	1.5	12.6	15	194	8.21	19
2×4	1	1.5	13.6	16	240	5.09	25
2×6	1	1.5	14.8	17.5	300	3.39	31
2×10	1.2	1.5	17.1	20.5	440	1.95	43
2×16	1.2	1.5	19.5	22.5	597	1.24	59
2×25	1.4	1.5	23	26.5	867	0.795	77
2×35	1.4	2	26.4	30	1101	0.565	96
2×50	1.6	2	29.7	33.5	1531	0.393	120
2×70	1.6	2	33.3	37.5	2245	0.277	148
2×95	1.8	2	37.9	42.5	2731	0.21	179
2×120	1.8	2.5	42.1	47	3426	0.164	207
3×1.0	1	1.5	11.7	14	164	20	8
3×1.5	1	1.5	12.3	15	188	13.7	11
3×2.5	1	1.5	13.3	15.5	238	8.21	15
3×4	1	1.5	14.4	17	299	5.09	20
3×6	1	1.5	15.7	18.5	379	3.39	26
3×10	1.2	1.5	18.5	21.5	567	1.95	36
3×16	1.2	1.5	20.8	24	782	1.24	48
3×25	1.4	2	25.5	29.5	1213	0.795	64
3×35	1.4	2	28.2	32	1567	0.565	79
3×50	1.6	2	31.7	36	2047	0.393	99
3×70	1.6	2	35.6	40	2763	0.277	122
3×95	1.8	2.5	41.6	46.5	3814	0.21	147
3×120	1.8	2.5	45.1	50	4652	0.164	170
3×150	2	2.5	49.3	54.5	5641	0.132	196
3×185	2.2	3	55.2	61	7096	0.108	223
